ACX 系列-交流电源

  • ACX 系列-交流电源

型号 : ACX Series

数量 :

加入询价车

  • ACX 系列-交流电源
  • 产品叙述
  • 规格
  • 特点
  • 应用

通过高频脉宽调制技术进行电源转换,得以实现低温、安静且高效率的运行。ACX适用于交流测试、频率转换、实验室及桌上型电源等应用场合。配置UPC-1可程控控制器后,ACX成为符合今日需求的高效交流电源与电源分析仪。

技术规格
输出功率
110ACX: 1000 VA
115ACX: 1500 VA
118ACX: 1800 VA
输出频率
满功率下频率 15 – 1,200Hz
线性调整率
线性调整率 0.1% Max ± 10% line change
负载调整率
 频率15~200Hz调整率为1.5%,频率200-800Hz调整率为2.0%,频率800-1,200 Hz调整率为3.5%,外部感应及CSC功能打开后,可提高到小于0.1%
输出失真率
频率15-200Hz输出失真率为0.25
频率200-800Hz输出失真率为0.50%
频率800-1,200 Hz输出失真率为1.00%
(在满载电阻負載時)
纹波和噪音
-66dB
响应时间
一般在10-90%负载变化下典型值为60μs
机器规格
体积

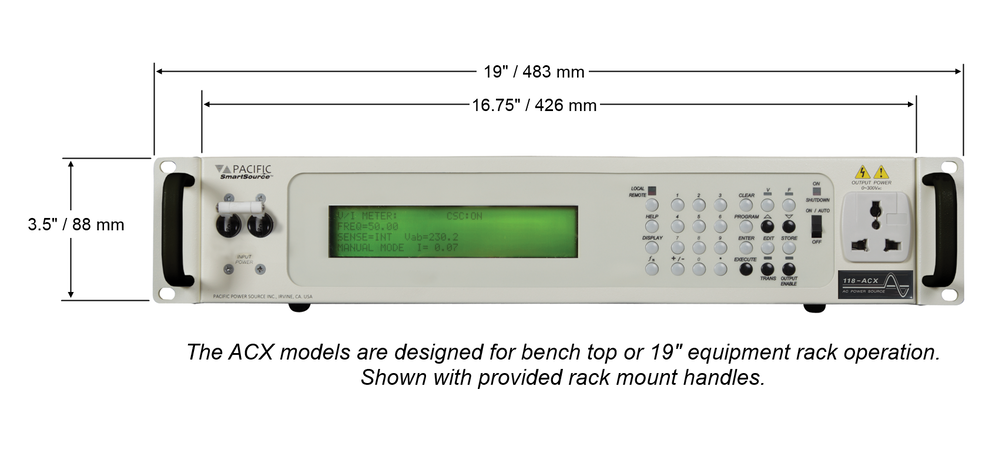

3.5″/88mm x 16.75″/426mm x 23.62″/600mm (不包含机架套件和输出护盖)
重量
40lbs/18.2kg
散热
从侧面进风,后方出风
输入连接
含护线套的压接式端子。可选配输入电源线
UPC 控制器规格
频率
频率范围:15-1200 Hz
分辨率:4位数显示,例如50.00、400.0
精确率± 0.01%, 15-1200 Hz

电压
电压范围:0-Vmax
分辨率:0.1Vac步阶
精确率± 0.2% F.S.+ 校准参考值
电流限制
范围:0 – 50Apeak Max
分辨率:± 0.05%
精确率:±3%, FS

波形库
UPC 控制器中存有22种可执行的波形。波形可通过前面板、总线命令或UPC软件编辑
功率
有功功率(kW),视在功率(kVA)和功率因数。范围:以电流表。分辨率:1.0W或VA(前面板),1.0W或VA远程接口

功率因数
计算并显示到小数点以下3位有效数字
交流电源在自动化测试系统中的应用
太平洋电源的智能交流电源能够使工程师通过UPC的LabVIEW轻松实现自动化测试。太平洋电源ACX系列提供您所需要的摸拟电源设备
暂态/波形发生器
UPC Manager 软件套件
LabView(TM)与LabWindows (TM)驱动
22个波形库
15 到 1,200 Hz全功率操作
5,000 Hz小信号带宽
精准的电压程控 – 在内部量测CSC功能开启时低于0.1%
精准的真有效值量测、显示及回馈,包含电压、电流及功率。
RS-232通讯接口
单相/分相输出形式可由前面板或程控指令选择。
99个可内建暂态的稳态程序库,可满足各种静态和动态测试应用。
法规标记: NEMKO, CE, NTRL-CCL
交流测试电源
ACX系列交流电源采用了与其它大功率太平洋电源相同的高端程控控制器。它是集交流源输出和测量分析于一身的测试系统,从而它可抛弃额外的其它辅助测量设备,诸如数字式万用表以及功率分析仪等,这样即节约了成本又节省了空间以及系统集成时间。118ACX交流电源凭借其15到1200Hz的宽输出频率以及可达300Vac的双输出电压范围,使得其可产生一系列从简单到复杂的输出状态,以应用于待测物的测试。
实验室使用的频率、电压转换器
由于它紧凑的尺寸以及大电流输出能力,ACX交流电源是一款15到1200Hz宽输出频率且稳定电压输出的优秀交流源。输出频率的稳定是由石英晶体来决定。输出电压高达300Vac。通过它前面板上的通用输出插座和易于操作的4行背光液晶显示板,ACX可作为实验室环境下的桌上型频率转换设备来使用。
自动测试系统应用
由于采用了2U(3.5”)高度以及高功率密度设计,ACX交流电源非常广泛适合于那些对于待测物而言要求有高精密输出的自动测试系统。

由于采用了与AMX和ASX系列电源相同的总线命令格式以及仪器驱动,ACX交流电源能够快速地集成到系统中。通用的交流输入电压使得ACX交流电源可以使用在世界的任何地方。
ACX控制器应用
ACX系列交流电源采用了与在ASX系列交流电源上广泛使用的相同的UPC-1单相控制器,该型号电源完全兼容太平洋电源的通用软件。该设备可以使用手动操作模式,也具有通过RS232接口或选配的GPIB接口的远程控制能力。
