ISO11452-8测试-应用程序Droid 3028

Excentech开发了一款用于ISO11452-8测试的应用程序，解决了测试过程中控制示波器和电容网络的难题，使得测试操作变得非常的简单。

标准介绍：

• 适用于家用汽车和商务乘用车零部件的磁场抗扰度测试标准，模拟在真实场景遭受到的磁场干扰现象，磁场有的来源于车辆自身的某些零部件(如：电动马达，引擎等)，这一类磁场干扰被归类为“internal magnetic field“，还有的来源于外部的环境(如：车辆靠近电力线，变电站等设施)，这一类磁场干扰被归类为“external magnetic field“。

• 标准规定了两种测试方法：

1. 辐射环法(Radiating Loop)，既适用于小尺寸被测样品的测试，也适用于大尺寸被测样品的测试；

2. 亥姆霍兹线圈法(Helmholtz Coil)，作为一种替代的测试方法，它的线圈间距限制了它只能适用于小尺寸被测样品的测试；

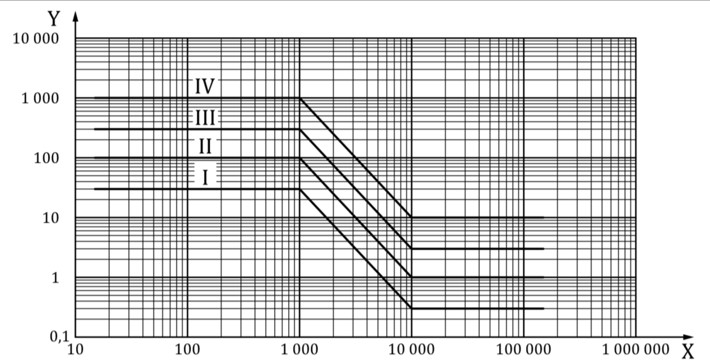

测试等级 (internal magnetic field)

X: 频率(Hz)

Y: 磁场(A/m)

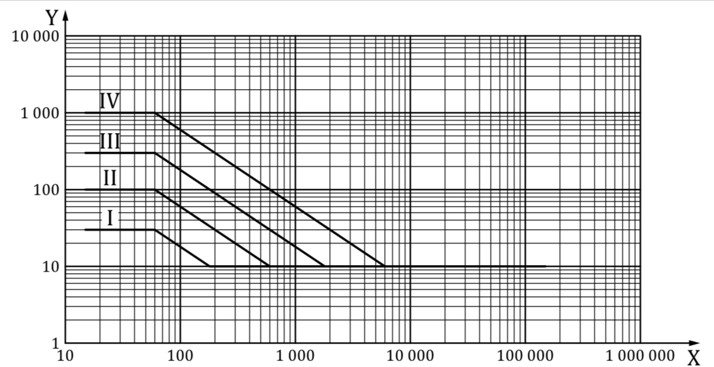

测试等级 (external magnetic field)

X: 频率(Hz)

Y: 磁场(A/m)

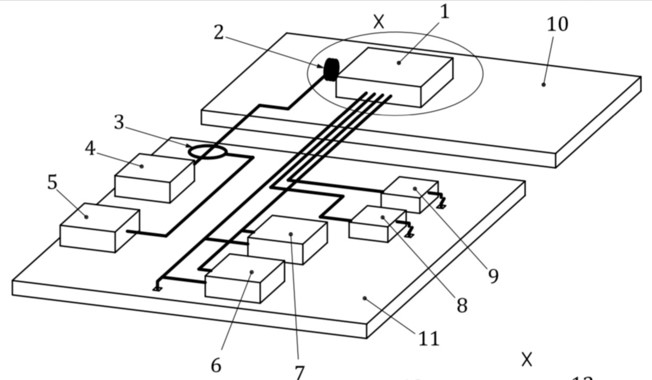

測試佈置 (推薦示波器監測電流 - 可以直觀的看電流波形)

2. 輻射環

3. 電流探頭

4. 信號源 / 放大器

5. 示波器

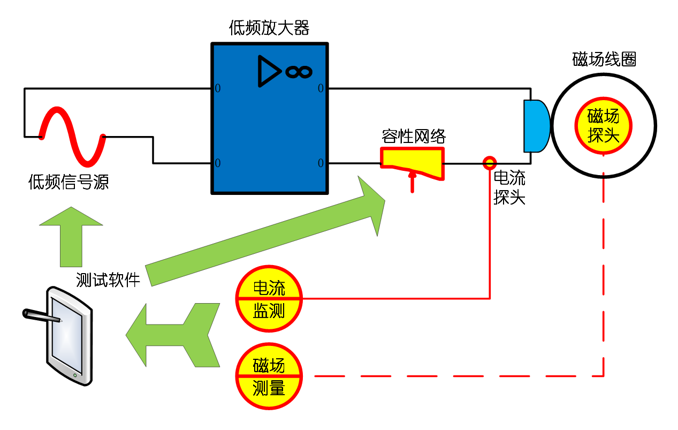

测试示意图 (Helmholtz - Level 3/4不容易达到)

测试软件必须控制容性网络适时的补偿

测试应用程序 (Droid 3028)

• 适用于安装Android系统的平板计算机

• 通过无线的方式连接控制测试仪器设备

• 兼容Keysight主流任意波发生器、示波器

• 兼容Schwarzbeck功率放大器、电容补偿网络

• Helmholtz和Loop测试方法都满足Level 3/4要求

• 自动调节示波器的横轴和纵轴，满屏显示电流波形

• 简化了ISO11452-8测试和校准的操作
