EN50121-3-1 轨交车辆谐波电流引起的电流噪声发射测量方法探讨
[2020-08-04]
EN50121-3-1 轨交车辆谐波电流引起的电流噪声发射测量方法探讨
标准介绍
-
标准针对轨交车辆动力牵引系统产生的谐波电流，对车辆通讯线路构成的电流噪声干扰，提出了基本的测量和分析方法：
a) 规定了电流噪声的测量分析方法；
b) 规定了DC和AC供电的轨交车辆，多节车厢总电流噪声的测量计算方法；
c) 推荐测量分析电流噪声的同时也测量电压噪声频谱；
d) 没有规定具体的限制值；
测量方法探讨：
-
日前我司技术总监偕同知名第三方检测机构前往中车，在现场车厢实际进行了系统安装及测试
-

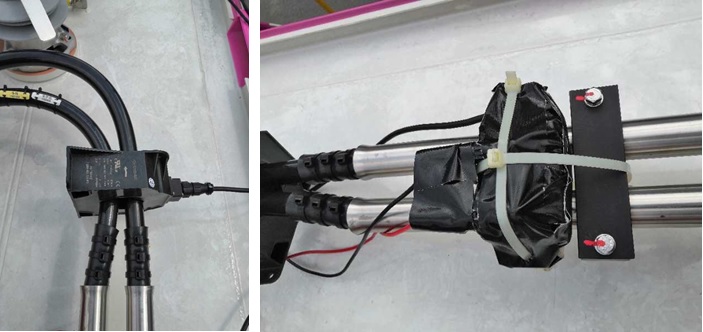

电流与电压的监测点选在车辆受电弓末端电缆引出的位置；

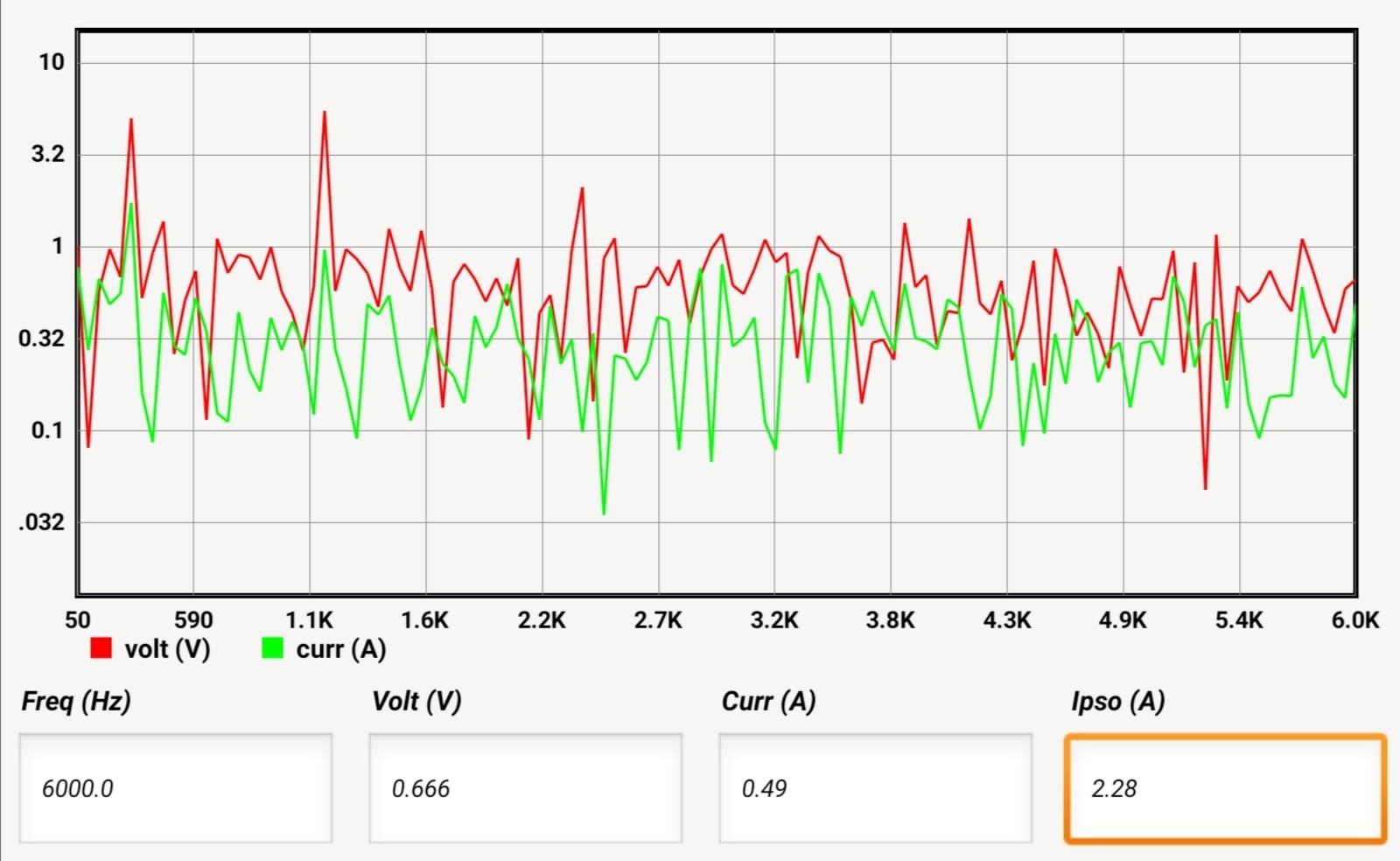

测量值与频谱图
