线束自动量测技术
[2020-05-13]
随着现在科学技术的高速发展及国防现代化发展建设的需要，军事工业正朝着高速、高科技的方向发展着。在航空、航天、兵器工业的技术水平代表和象征着国防实力，为适应国防现代化高速发展的需要，与之配套的产品也在不断的更新换代，装备的电气化、自动化、系统化程度不断提高，作为血管与神经的线缆/线束(Cable Test)的使用量越来越大，对产品的质量和安全可靠性提出了更新更高的需求。

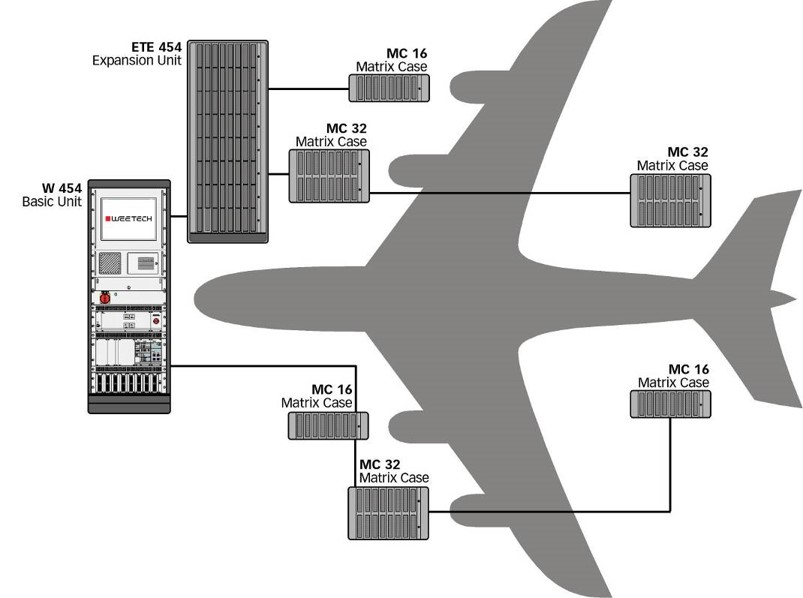

图一. 航空、航天完整测试方案
在现代高科技武器装备和通信设备中，其中各个电子组件与系统均是通过密集的线缆/线束(Cable Test)、连接器(Connector)连结而成。线缆/线束(Cable Test)、连接器(Connector)连结的正确性和可靠性，对于保证武器装备正常运行着重要的作用。对各种负责线缆/线束(Cable Test)、连接器(Connector)的通路/断路状态，是武器装备、通信设备及地面支持设备在装备、生产、检测、调试过程中是不可缺少的一个重要环节。

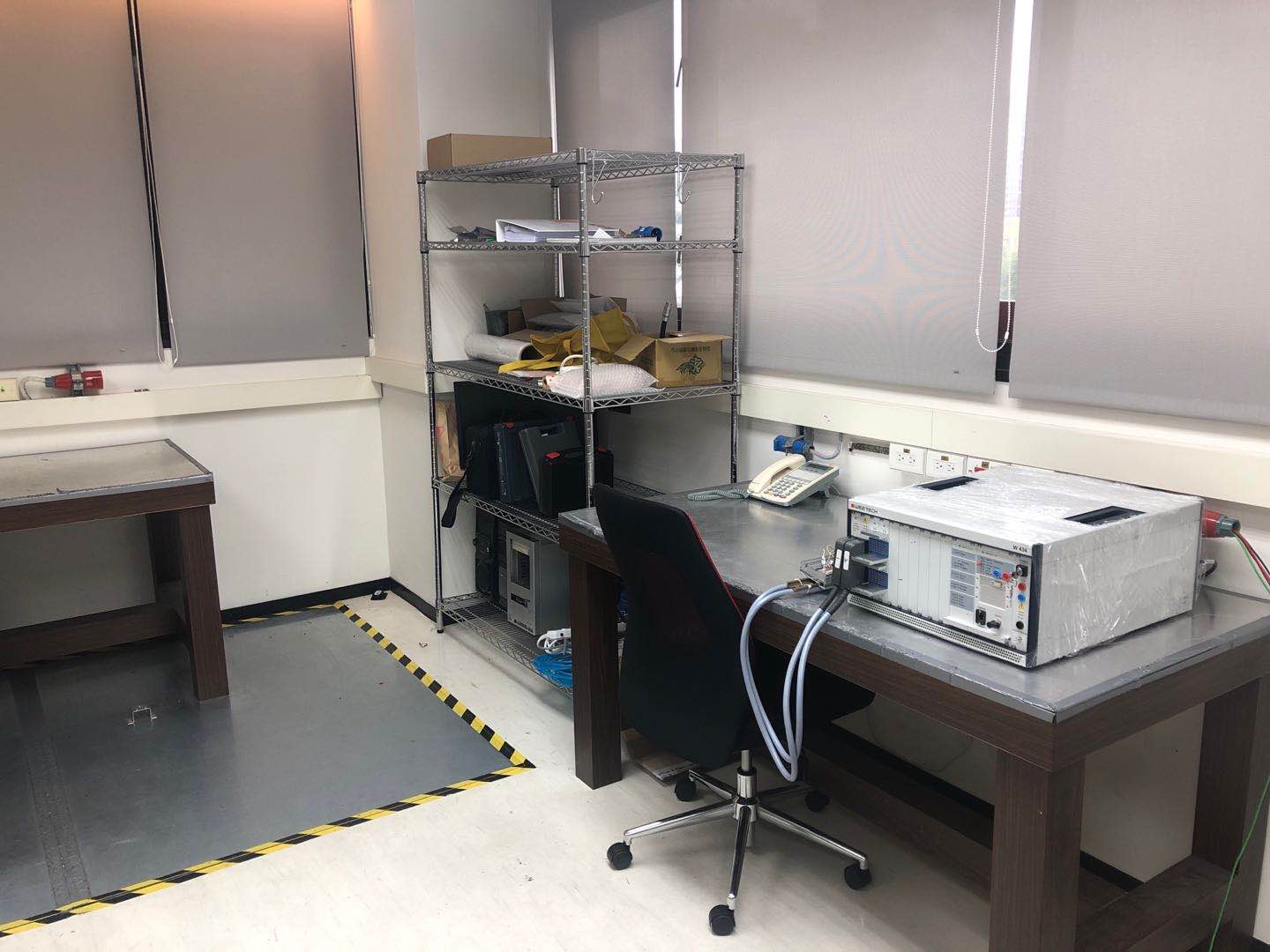

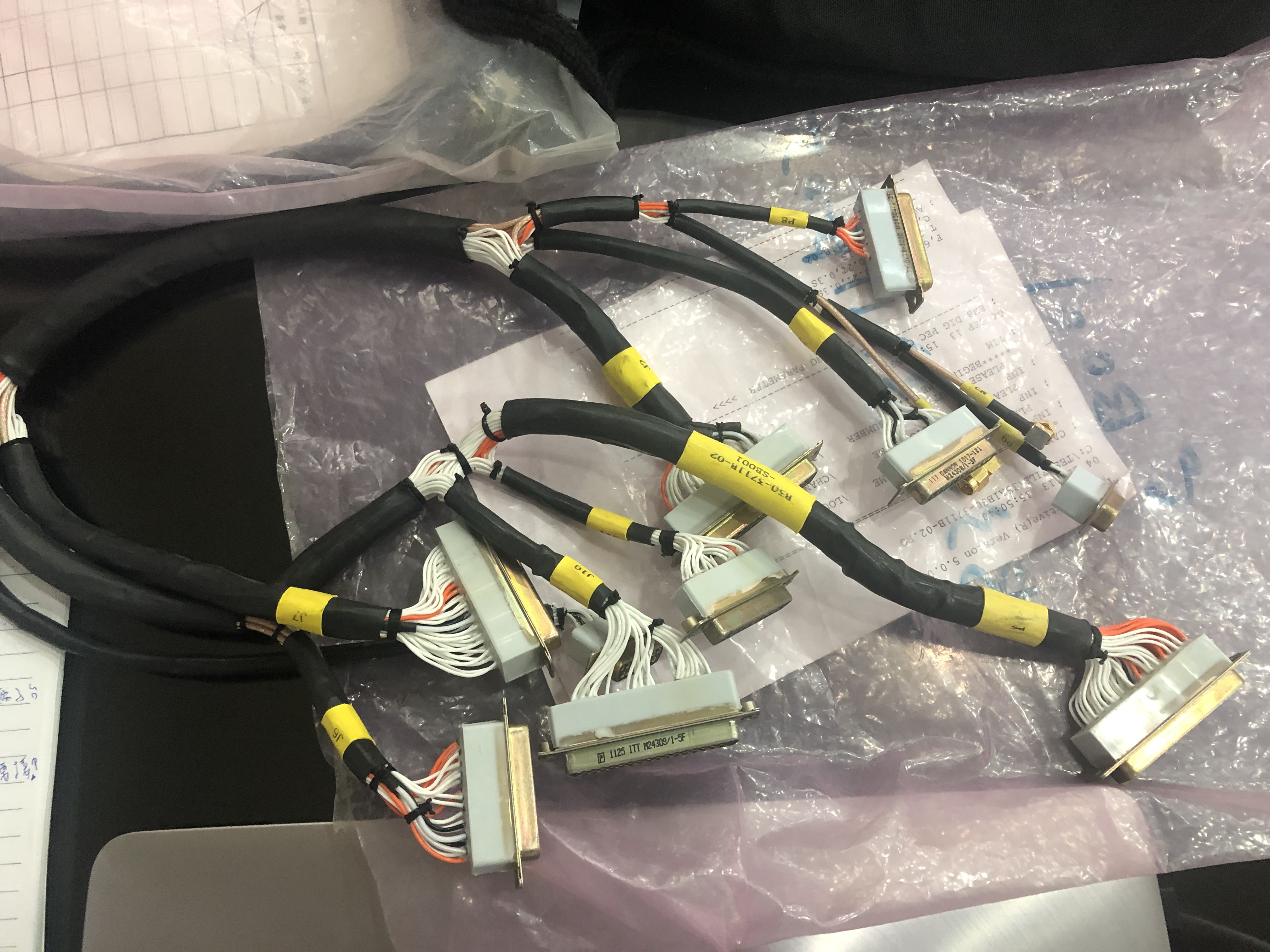

图二. 线束/线缆(Cable Test)完整测试
传统测试与智能测试:
传统测试(二线式量测(Two terminal measurement)) – 手工检测方式，使用万用表(三用电表)、蜂鸣器及自制的检测的测试台检测通路/断路，用绝缘摇表进行粗糙的电阻测试，用传统的耐压测试仪进行绝缘耐高压测试，传统的手工检测方式精度差，对几百、几千条回路的线缆/线束(Cable test)容易漏测，效率十分的低，存在不能克服的许多缺陷，已不能满足对小批量多类型种类的线缆/线束(Cable Test)组成的线路进行高效率、高精度及高可靠性检测的要求。
图三. 传统检测方式花费大量时间
智能测试 - WEETECH W434是一台德国品牌的线缆/线束测试仪器(Cable Test Instrument)，采用智能化设计，根据客户实际使用的线缆/线束(Cable Test)连接器通过软件控制实现导通状态、线束的绝缘电阻值、耐压漏电流等自动化测试，自动判别测试结果是否符合要求，保证测试结果的高精准度、高效率以及高可靠性。

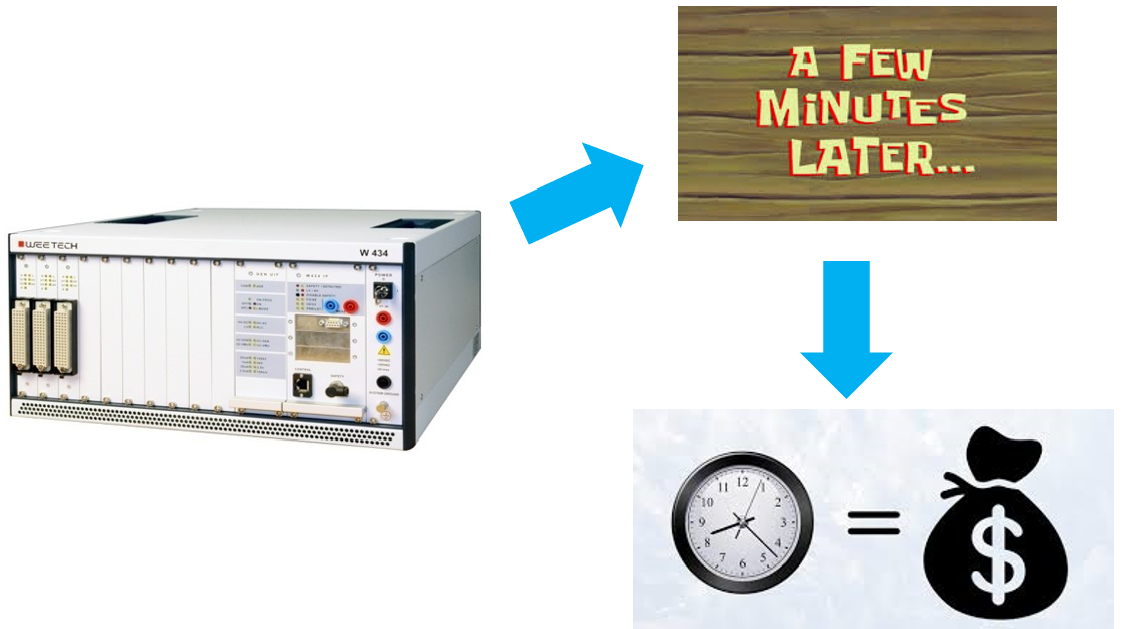

图四. 智能测试让测试时间大幅度的减少
特点:
-
单机最高为1664点，最高可支持到6656点。
-
四线式量测(Four terminal measurement)，最低可达到10mΩ。
-
一次性完整测试所有回路内的导通(Continuity test)、短路(LV Isolation test)、绝缘电阻(HV Isolation test)、耐压(Dielectric Breakdown test)测试。
-
自动学习找回路与脚位(Auto Programming)。
-
直流电压最高达到1500V。
-
交流电压最高达到1060V。
-
采用板卡模块设计，轻松维修及扩展测试点数。
-
故障点检测，减少除错的时间。
-
电子组件测试(Component test)、功能性测试(Funtional test)及双绞线测试(C-Twist test)。
-
当地售后服务(Service)、维修及完整教育训练。(嘉懋备有板卡及备用机让测试不中断)
